雅创电池正极柱视觉检测设备：锂电极柱外观自动化检测解决方案
锂电池正极柱作为电芯电能输出的核心导电部件，表面碰伤、氧化、划痕、尺寸偏差等微小缺陷，会直接造成焊接不良、接触电阻异常，引发电芯可靠性风险。雅创电池正极柱视觉检测设备依托 CCD 机器视觉与自研 AI 图像算法，实现正极柱全维度非接触自动化检测，替代传统人工目检，适配锂电高速产线质量管控需求，为动力电池生产提供稳定的外观检测能力。
一、锂电池正极柱检测行业痛点
动力电池正极柱属于精密金属零部件，生产过程冲压、转运、装配工序极易产生各类外观瑕疵。传统人工检测模式面临多重行业难题：
漏检误检率高：正极柱部分缺陷属于微米级微小损伤，长时间人眼观测疲劳，漏检、误检问题突出，不良品流入后段会造成批量焊接失效故障。
产能难以匹配：锂电产线节拍持续提升，人工检测速度上限有限，无法跟上高速自动化产线生产节奏，成为产线瓶颈。
质检标准不一致：不同质检员主观判断存在差异，同一缺陷判定结果不统一，产品质量一致性难以保障。
人力成本居高不下：大批量零部件全检需要配置大量质检人员，人员流动性大，培训与管理成本持续增加。
机器视觉自动化检测成为锂电极柱品质管控的主流方案，雅创自动化针对正极柱材质反光强、缺陷类型繁杂的工况，定制开发专用视觉检测设备，解决上述生产痛点。
二、雅创电池正极柱视觉检测设备工作原理

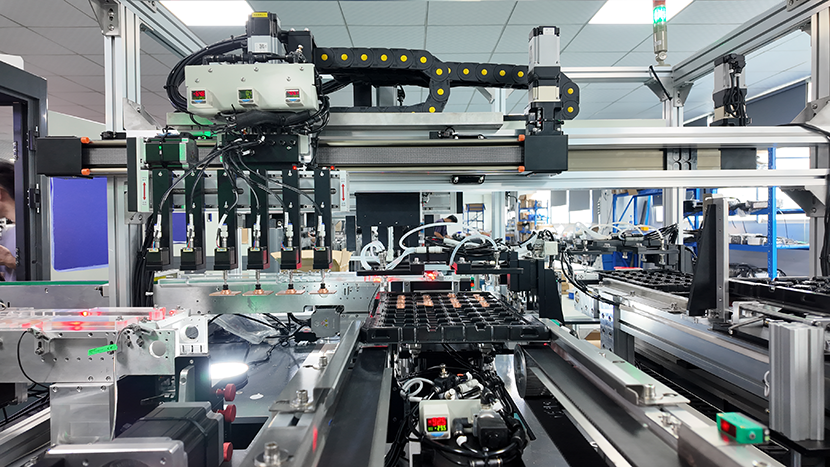

雅创电池正极柱视觉检测设备以 CCD 工业相机、定制光学光源为硬件基础，结合自研图像处理软件完成整套检测流程。
自动上料定位：振动盘 / 流水线完成正极柱自动上料，机械定位机构完成工件姿态校正，保证每一件正极柱成像位置统一。
多角度图像采集：多组工业相机搭配环形定制光源、低角度条形光源，消除金属极柱强光反光干扰，采集正极柱顶面、侧面、棱边完整图像，覆盖全部检测区域。
图像算法分析：图像传输至工控软件，通过模板匹配、轮廓提取、AI 深度学习算法，识别缺陷特征，完成尺寸测量、瑕疵分类判定。
自动分选剔除：系统输出 OK/NG 信号，执行机构自动剔除不良品，合格品流转下一工序。
数据记录输出：设备自动统计缺陷类型、数量、良率，支持对接工厂 MES 系统，实现生产质量数据可追溯。
三、设备核心检测项目
雅创正极柱视觉检测设备覆盖正极柱外观与尺寸两大类检测维度，可识别十多种常见不良缺陷：
表面外观缺陷：碰伤、压伤、划痕、氧化发黑、脏污、毛刺、缺料、小孔铝丝、凹坑等
尺寸形位检测：极柱外径、厚度、同心度、孔径、平面度。
四、关键硬件与性能参数
雅创电池正极柱视觉检测设备采用模块化硬件架构，关键元器件选用工业级配件，适配工厂 7×24 小时连续生产工况雅创自动化。
| 项目 | 参数指标 |
| 检测精度 | 最高 ±0.01mm，可识别微米级微小缺陷 |
| 检测速度 | 80-120pcs/min，支持依据产线节拍灵活调节 |
| 适配工件规格 | 外径 φ10.0-20.0mm；高度 10.0-25.0mm 正极柱零部件 |
| 成像单元 | 多工位 CCD 工业相机，定制组合光学光源，抑制金属反光 |
| 软件系统 | 雅创自主研发视觉检测软件，支持 AI 深度学习迭代 |
| 通讯对接 | 可对接 MES 系统输出检测报表 |
| 工作环境 | 0-45℃，适配锂电池生产车间环境；供电 220V 50Hz |
五、设备核心优势
缺陷识别稳定性强：定制光学打光方案解决铝、铜材质正极柱反光干扰，降低复杂工况下误检、漏检，设备实际落地漏检率0%，保障产品安全。
柔性适配多规格产品：软件切换产品配方，无需大规模改动机械结构，可兼容多款不同型号正极柱检测，适合多品类锂电零部件生产企业。

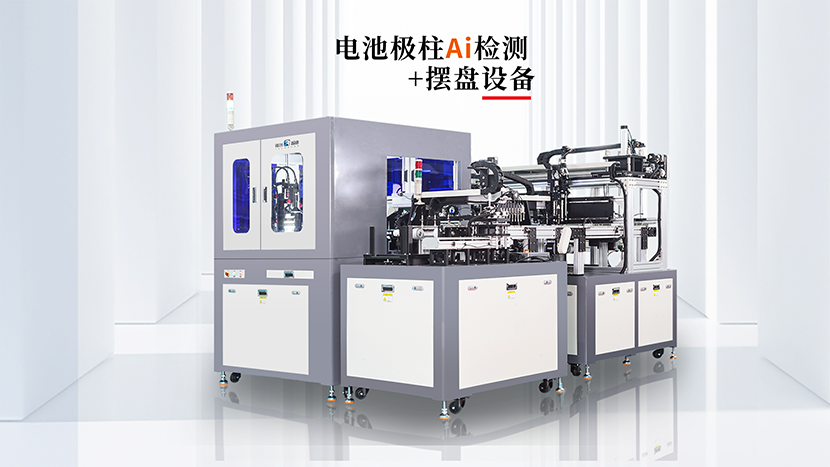

全流程一体化自动化：集成自动上料、视觉检测、不良剔除、良品摆盘、数据统计全流程，可直接对接锂电现有自动化产线，无需额外改造即可接入生产链路。
AI 算法持续迭代优化：设备搭载 AI 深度学习模块，随着缺陷样本积累，缺陷识别能力持续提升，针对新型缺陷可以快速完成模型训练更新。
完整的数据追溯能力：每一件工件检测结果、缺陷截图自动保存，不良分类统计报表自动生成，方便工艺人员反向优化冲压、加工工序。
六、实际应用场景
雅创电池正极柱视觉检测设备主要应用于动力锂电池、储能锂电池、消费锂电池零部件生产车间。
电芯零部件工厂：正极柱来料出厂全检，拦截外观与尺寸不良件；
锂电电芯装配产线：电芯装配前正极柱复检，规避后段焊接失效；
第三方零部件加工厂：多批次、多型号正极柱大批量分选检测。
经过批量项目落地，设备已经在多家头部锂电零部件工厂稳定投产，替代传统人工全检模式，有效降低流出不良风险，提升整条产线的综合生产效率。
FAQ
Q：正极柱金属反光会不会影响视觉检测准确率？
A：雅创设备采用定制光源、多角度组合打光方案，弱化金属镜面反光，配合算法降噪处理，能够稳定提取划痕、压痕等缺陷特征，适配铜、铝材质正极柱检测。
Q：更换不同型号正极柱调试难度高吗？
A：设备软件内置产品配方功能，录入新工件参数、完成模板训练即可切换型号，普通操作人员短时间即可完成产品换型调试。
Q：设备能否对接工厂 MES 系统？
A：支持 OPC UA 通用工业协议，可将检测良率、缺陷编码、缺陷图片等数据上传 MES，满足工厂数字化质量追溯需求。
Q：设备可以实现哪些质量统计？
A：自动统计总产量、良品数、各类缺陷 NG 数量、良率趋势，支持导出报表，用于工艺分析、产线品质监控。
随着新能源锂电池对安全可靠性要求持续提升，正极柱这类微小零部件的全维度质量管控愈发关键。雅创电池正极柱视觉检测设备，将机器视觉技术落地锂电精密零部件检测场景，以自动化检测手段解决人工检测的固有短板，兼顾检测精度、生产节拍与数字化管理，助力锂电池零部件制造企业实现品质升级。
