新能源 CCS 集成母排 2D+3D AVI 自动化检测解决方案
摘要：CCS 电芯连接组件（集成母排）是动力电池与储能电池包核心精密部件，制造过程中焊点、铝巴、FPC、PIN 针极易出现各类缺陷，人工检测漏检率高、无法匹配高速产线节拍。东莞市雅创自动化科技 CCS 视觉检测设备，采用 2D+3D 复合机器视觉 + 自研AI 深度学习算法，实现 CCS 全项目自动化在线检测，支持非标定制，适配动力电池、储能 CCS 规模化量产质控场景。
一、CCS 量产检测行业痛点

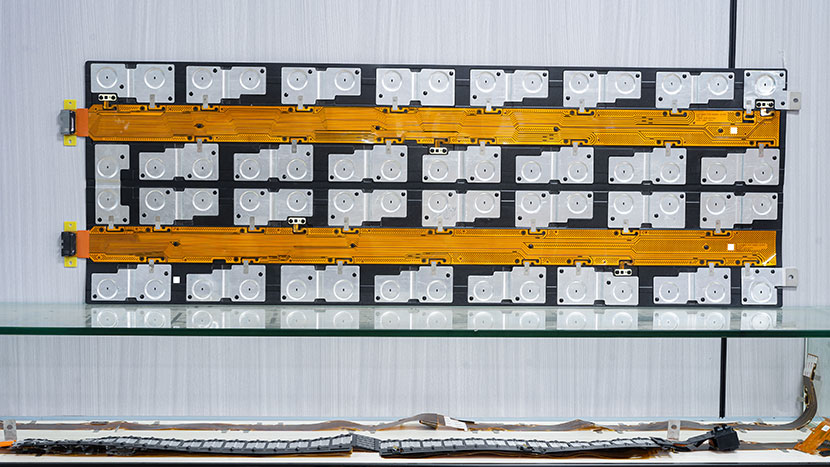

随着动力电池、储能行业快速发展，CCS 集成母排集成度持续提升，包含铝巴、FPC 柔性线路板、激光焊点、热铆结构、连接器 PIN 针、导热垫等多零部件，制造工艺复杂，传统质检面临三大核心问题：
1. 人工检测稳定性差：依赖人员经验，微小焊点、翘曲、偏移缺陷容易漏检误判，长时间作业判定标准不一致，无法满足批量全检要求。
2. 检测维度多，单一视觉方案覆盖不全：既要检测平面外观缺陷，又要测量高度、平整度、装配间隙等三维尺寸，普通 2D 视觉无法完成高度类缺陷识别。
3. 产线适配难度高：CCS 规格迭代快，多型号共线生产，设备换型调试周期长；量产现场反光、物料色差、震动干扰，很多设备试样合格，大批量生产误判率飙升。
二、雅创 CCS 视觉检测设备核心能力

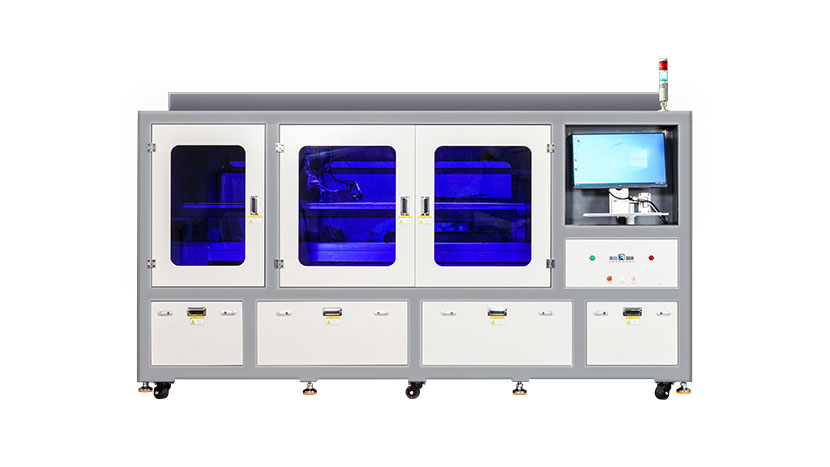

雅创自动化深耕机器视觉检测领域10余年，自研 CCS 专用 AVI视觉检测设备，融合 2D 平面成像与 3D 线扫测量，搭配自研 AI 深度学习算法，针对 CCS 量产场景做专项优化，支持离线工位与产线在线集成两种模式。
主要检测项目
激光焊点：漏焊、多焊点、少焊点、焊点偏移、焊点发黑异常。
铝巴：铝巴装反、漏装铝巴、铝巴有明显的开裂或残缺、铝巴装配位置错误、铝巴有无堵孔。
镍片：镍片焊接后有无变形、有无发黑、有无烧穿。
热铆结构：漏热铆、铆接不到位、铆压高度异常。
FPC 柔性板：FPC悬臂断裂、FPC保险丝有无。
NTC：NTC漏点胶、NTC点胶区域受损/开裂、热铆后烫伤NTC点胶区域。
PIN 针连接器：PIN 针歪斜、短针、漏针、间距偏差、异物、连接器扩孔。
辅料配件：导热垫漏装、偏移、标签漏贴、标签残缺、标签位置贴错、背胶有无、背胶有无漏撕，二维码有无。
全尺寸测量：关键孔位、装配位置、组件高度差测量
设备核心技术优势
1. 2D+3D 复合检测架构：二维识别外观缺陷，三维完成高度、平整度测量，一套设备同时覆盖外观与空间尺寸检测，减少多台检测工位投入。
2. 自研 AI 深度学习算法：针对 CCS 反光、铜铝材质色差、反光干扰训练模型，降低反光带来的误判，小批量样本即可完成缺陷训练，新产品换型调试效率提升。
3. 硬件配置稳定可靠：选用进口工业相机与光学镜头，整机钣金结构，抗现场震动干扰，适合工厂 7×24 小时连续量产运行。
4. 完整数据追溯体系：检测图片、NG 类型、尺寸数据自动存储，绑定产品二维码，实现每件 CCS 产品全流程质量溯源，对接 MES 系统输出质检报表。
5. 高度非标定制：可根据客户 CCS 尺寸、产线节拍、布局，定制设备外形、上料下料机构，支持流水线在线对接或者单机离线检测模式。
三、适用应用场景
动力电池 CCS 集成母排生产产线
储能电池大尺寸 CCS 组件检测
汽车电池包 CCS 来料质检、终检工位
多规格 CCS 共线生产，多型号快速切换检测
实验室样品验证、小批量试产到大批量量产全阶段使用
四、设备基础参数参考
| 项目 | 参数说明 |
| 检测方式 | 2D+3D 复合 AVI 视觉检测 |
| 检测精度 | 最高可达 0.01mm（依产品与镜头配置） |
| 运行模式 | 单机离线 / 产线在线集成 |
| 软件系统 | 雅创自研视觉检测软件，操作界面简洁 |
| 数据输出 | 图片存档、NG 分类统计、对接 MES 系统 |
| 定制能力 | 支持产品尺寸、机构、检测项目非标开发 |
五、雅创自动化配套服务
1. 前期评估：提供样品免费评估，出具检测可行性报告，确认缺陷检出能力。
2. 非标开发：依据客户图纸、样品、产线工况完成设备方案设计。
3. 交付培训：设备交付后提供上门操作培训，协同现场人员调试设备、缺陷样本录入、日常维护。
4. 售后保障：24 小时技术支持，珠三角区域快速上门，全国远程 + 现场服务结合。
六、常见 FAQ
Q：雅创 CCS 视觉检测设备可以检测多大尺寸的 CCS？
A：支持从小模组 CCS 到大尺寸储能 CCS，设备行程、相机布局按照客户产品尺寸定制，无固定尺寸限制。
Q：设备可以接入现有自动化流水线吗？
A：支持，可对接客户现有输送线，兼容扫码、分选剔除，实现全流程自动化，也可做单机人工上下料版本。
Q：新产品换型调试麻烦吗？
A：软件内置配方管理，保存不同产品检测配方；新品缺陷样本录入即可完成调试，减少重复编程工作量。
Q：检出率与误判水平怎么样？
A：检出能力取决于样品与缺陷类型，前期样品评估阶段，雅创会针对客户实际不良样品做测试，给出可量化的检出与误判指标。
在动力电池与储能行业品质管控越来越严苛的背景下，CCS 集成母排告别人工检测，采用自动化 AVI 视觉检测是量产工厂的必然趋势。东莞市雅创自动化科技 CCS 视觉检测设备，立足于新能源现场量产工况，解决 CCS 多缺陷、多规格、复杂反光环境检测难题，为电池企业提供可落地的机器视觉质检解决方案。如需了解设备报价、样品测试、定制方案，可联系雅创自动化获取完整技术方案。
