雅创自动化科技
  • 磁环磁材视觉检测设备
  • 磁环磁材视觉检测设备
  • 磁环磁材视觉检测设备
  • 产品名称:磁环磁材视觉检测设备
  • 设备型号:
  • 检测精度:±0.001mm
  • 检测项目:尺寸大小、缺口、崩边、划伤、毛刺、压伤、混料,掉漆、高度、凹陷、对称度、麻点、轮
  • 检测速度:300-800pcs/min
  • 可检产品:磁芯、磁铁、磁环、电感、电容、电阻
  • 0
点击咨询

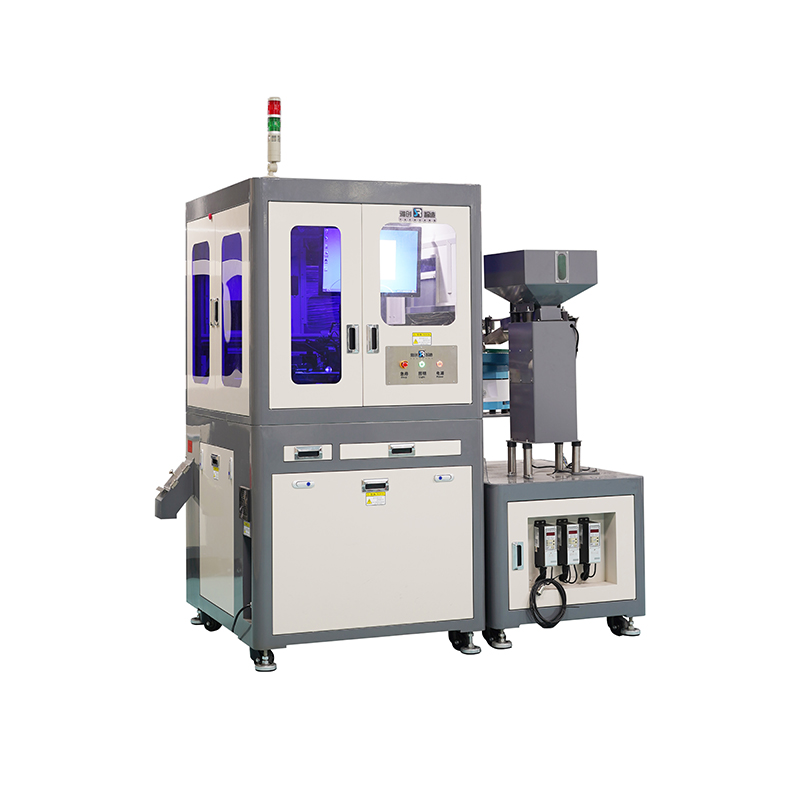

磁环磁材视觉检测设备

雅创光学筛选机

雅创视觉检测设备

设备作用:磁环磁材视觉检测设备能代替人工检查产品,并通过视觉成像系统,自动识别产品外观缺陷,自动筛选合格品与不合格品。还可以对测量数据进行统计分析,有效提高了检测效率。


设备原理:磁环磁材视觉检测设备通过机器视觉产品CCD图像传感器将被摄取目标转换成图像信号,传送给专用的图像处理系统,根据像素分布和亮度、颜色等信息,转变成数字化信号,图像系统对这些信号进行各种运算来抽取目标的特征,进而根据判别的结果来控制现场的设备动作对产品做出精确的判断。


设备功能:磁环磁材视觉检测设备具有自动上料、自动定位、自动检测、自动分选、自动下料、智能测控、自动统计、AI深度学习、全自动处理等功能。


雅创光学筛选机


选型配置:上视+侧视+下视 +顶视(可根据检测项目增减检测工位)


检测范围:360°全检


可检物件:磁芯、磁铁、磁环、电感、电容、电阻


检测项目:尺寸大小、缺口、崩边、划伤、毛刺、压伤、混料,掉漆、高度、凹陷、对称度、麻点、轮廓度、颜色等


适用规格:外径φ1.0mm-φ20.0mm ;高度2.0mm -25.0mm


检测速度:300-800pcs/min


检测精度:最高±0.001mm


软件系统:雅创光学影像系统


电源电压:220V 50Hz


额定功率:500KW


气    压:0.4-0.8MPA


工作温度:0℃-45℃


雅创视觉检测


雅创光学筛选机


视觉检测

尺寸大小

雅创视觉系统

掉漆

雅创视觉系统

对称度

雅创视觉系统

划伤

雅创视觉系统

麻点

雅创视觉系统

缺口




雅创光学筛选机


雅创视觉检测设备
磁材视觉检测设备
磁芯视觉检测设备磁材视觉检测设备


雅创光学筛选机


磁环视觉检测设备

圆形磁环

磁环视觉检测设备

扁形磁环

磁环视觉检测设备

卡扣式磁环

磁芯视觉检测设备

抗干扰磁环

磁材视觉检测设备

铁氧体磁芯

磁芯视觉检测设备

双孔磁环

电阻检测设备

贴片电感

磁铁视觉检测

钕铁硼强磁

磁铁视觉检测

磁铁

磁铁视觉检测

打捞磁铁

磁芯视觉检测设备

氧体功率磁芯

磁铁视觉检测

异形磁铁


雅创光学筛选机


1.  磁环电感的作用

磁环与连接电缆组成一个电感,是电子电路中常用的抗干扰元件,对高频噪声有很好的屏蔽作用,故称吸收磁环。因其通常由铁氧体材料制成,故又称铁氧体磁环(简称磁环)。磁环在不同频率下具有不同的阻抗特性。一般低频时阻抗很小,当信号频率升高时,磁环阻抗急剧增大。可见电感的作用如此之大,众所周知,信号频率越高越容易辐射,而一般的信号线没有屏蔽层,这些信号线就成为接收周围环境中各种杂乱的高频信号的好天线,而这些信号又叠加在原来发射的信号上,甚至会改变原来发射的有用信号,严重干扰电子设备的正常工作。因此,降低电子设备的电磁干扰(EM)成为必须考虑的问题。在磁环作用下,即能使正常有用的信号顺利通过,也能很好地抑制高频干扰信号,且成本较低。


2.  贴片电感和磁环电感有啥区别

一般来说,贴片电感在市场应用中使用功率电感较多,磁环电感则一般作为滤波电感使用。而且贴片电感的整体电流比较小,而磁环电感的电流比较大,有时电感值比较大,但贴片电感的电感值并不是很大。所以两者分属不同类别,贴片电感为贴片电感,磁环电感为插件电感,而且磁环电感有着较长的引脚(相对于贴片电感而言)。


3.  磁环电感线圈的作用

我们都知道磁环电感是一种共模电感,在电路板中,它主要起滤波的作用,而电感值是磁环电感的重要参数之一,磁环电感也可以作为功率电感使用,所以它的电流也是重要参数之一。在所有电感产品中,总是离不开磁芯、漆包线等重要元件。磁环电感也是如此。电感值一定时,磁环电感缠绕漆包线的匝数也一定。

磁环电感值与线圈匝数的平方成正比,在磁芯不变的情况下,可以通过增加漆包线线圈的匝数来提高磁环电感的电感值,这样磁环电感也可以提供更大的电感和更充沛的电能,但是磁环电感的电感不可能无限增加,线圈的匝数有时会受到很多因素的限制,比如空间、磁芯尺寸等。一般情况下,电感值的单位为uH和mH,漆包线直径的单位为mm。
但磁环电感的电感值大小与漆包线直径大小无关,漆包线直径影响产品的电阻值,不会影响电感值的大小。


磁芯视觉检测设备


雅创光学筛选机

自主研发能力   可接受非标定制

雅创光学影像筛选机

雅创  雅创自动化拥有经验丰富的视觉检测设备专家团队,强大的光学筛选机研发能力,自主研发视觉检测系统


雅创 可接受非标定制,根据客户的产品检测需求,对CCD光学检测设备进行改装开发,让设备配置可到检验标准参数


德国进口配件  人性化操作软件

雅创光学影像筛选机

雅创 采用德国进口的CCD品牌的像机、德国/日本工业镜头,全外观采用钣金烤漆,内部结构稳定,设备防磕碰更耐用!


雅创 自主研发光学筛选机操作系统,界面清晰简洁,降低操作门槛,让操作人员简单易懂

光学影像筛选机

雅创光学筛选机

C完善售后体系  可提供上门教学雅创

雅创 专业客服团队24小时提供售后专业技术支持服务,2小时内及时解决技术难题


雅创 上门提供3-5天的光学筛选机教学,拥有完整的教程资料,珠三角24小时内上门教学,全国地区隔日达

磁芯视觉检测设备


雅创光学筛选机


磁芯视觉检测设备


东莞市雅创自动化科技有限公司

东 莞 市 雅 创 自 动 化 科 技 有 限 公 司


东莞市雅创自动化科技有限公司是从事视觉检测设备生产与销售的公司,是集研发、生产、销售、售后服务于一体的专业自动化设备制造商。


现拥有玻璃盘、U型槽、分度盘光学筛选机、涡电流及360度牙伤等CCD光学检测设备,已广泛应用于螺丝紧固件制造、精密零件制造、电子元件……【查看更多】

光学影像筛选机
