保险丝视觉筛选设备｜雅创自动化熔断器机器视觉质检方案

保险丝（熔断器）作为电路安全保护核心元器件，广泛应用于消费电子、家电、新能源、汽车电子、电源适配器等领域。保险丝本体微小，端帽焊接、封装、裁切工序极易产生各类细微不良；一旦缺陷产品流入下游，会引发虚焊、接触异常、误熔断，严重时造成整机烧毁，带来批量客诉与安全隐患。

传统生产大量依靠人工放大镜目视检测：微小缺陷肉眼难以稳定识别，人员疲劳带来高漏检、误判；检测标准因人而异，品质不稳定；招工难、人工成本持续走高，已经跟不上保险丝高速量产节拍。越来越多元器件工厂采用机器视觉全自动筛选方案替代人工质检。

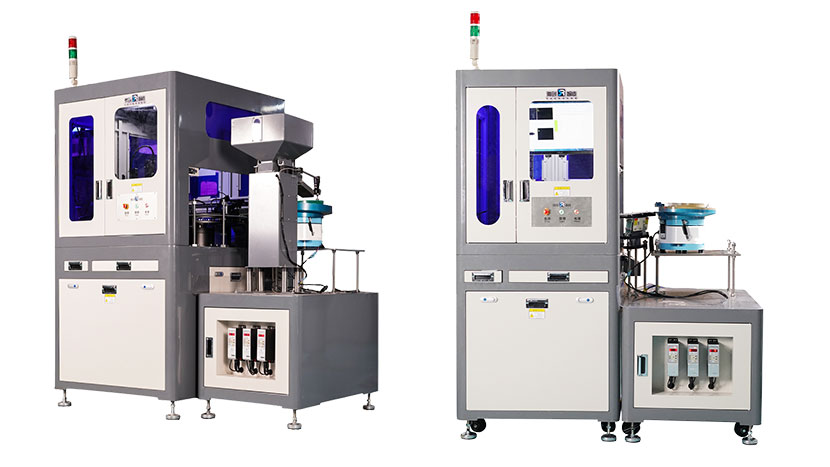

东莞市雅创自动化科技有限公司深耕精密电子元器件视觉检测，结合大量保险丝现场落地经验，推出保险丝 CCD 视觉筛选机，覆盖贴片 SMD 保险丝、管状熔断器、高压保险丝，实现六面外观缺陷检测、精密尺寸测量、字符 OCR 识别、良品不良自动分选一站式解决方案。

一、保险丝生产质检核心痛点

产品体积微小，缺陷细微难捕捉：本体裂纹、边角崩缺、端帽微小氧化、焊点微虚焊，人工很难稳定检出。

材质反光复杂：金属端帽反光、玻璃管透光反光，普通视觉容易把脏污误判缺陷、真实缺陷被反光掩盖。

检测维度多：既要外观缺陷，又要测长宽高、端帽偏移，还需要识别丝印字符对错。

多规格频繁换型：0402、0603、1206 贴片保险丝、多种管状熔断器共线生产，要求快速切换配方。

产线集成需求：支持离线来料筛选，也需要对接焊接、编带流水线在线检测；同时要求完整数据记录用于品质追溯。

二、雅创保险丝视觉筛选设备核心检测项目

1.外观缺陷检测 本体崩缺、裂纹、缺口、破损；端帽氧化、发黑、镀层脱落；焊点虚焊、少锡、溢锡、焊渣；产品变形、弯曲、毛刺、脏污异色；熔体外露、外壳破损等不良。

2.尺寸精密测量 产品总长、本体长宽高、端帽位置偏移、同轴度、端面平整度，尺寸精度最高 ±0.02mm。

3.字符 OCR 识别 丝印字符错印、漏印、模糊，识别额定电流电压标识，防止混料错料。

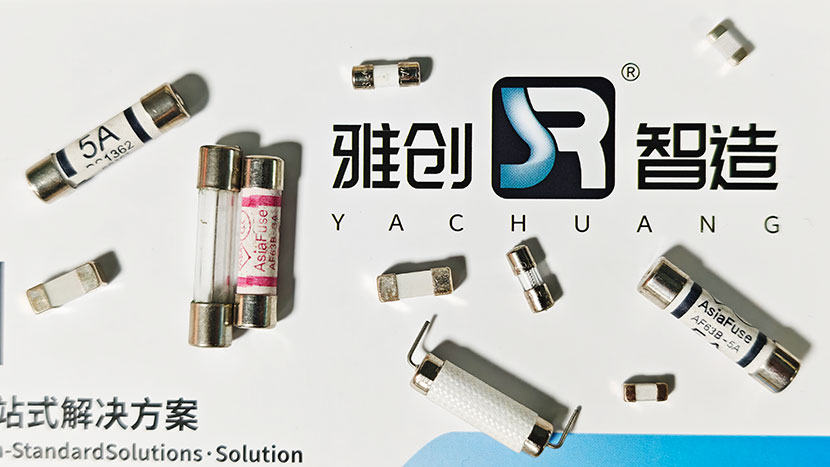

4.适配物料 SMD 贴片保险丝、玻璃管保险丝、陶瓷管状熔断器、车载高压熔断器、微型保险丝。

三、雅创保险丝 CCD 筛选机五大核心优势

1.多工位多角度成像，解决反光干扰

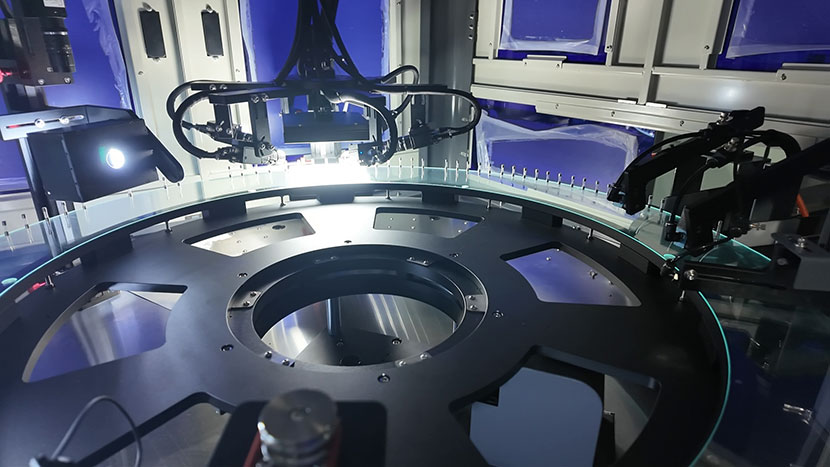

定制组合光源，多组高清 CCD 相机实现产品六面同步成像；弱化金属端帽反光、玻璃管透光干扰，边角、侧面、端面微小瑕疵均可稳定抓取，无检测盲区。

2.传统视觉 + AI 深度学习双算法架构

规则算法处理常规标准缺陷，AI 深度学习针对多变非标缺陷做样本训练；降低过杀率与漏检率，面对模糊脏污、轻微氧化等复杂场景，检测结果稳定一致，满足电子元器件严苛品质标准。

3.高速分选，适配量产节拍

检测速度根据规格可调，最高可达180x240pcs/min；支持振动盘自动上料、流水线对接上料；良品、不同类别不良自动分流收纳，可对不良分类，方便统计各类缺陷占比。

4.简单换型，快速投产

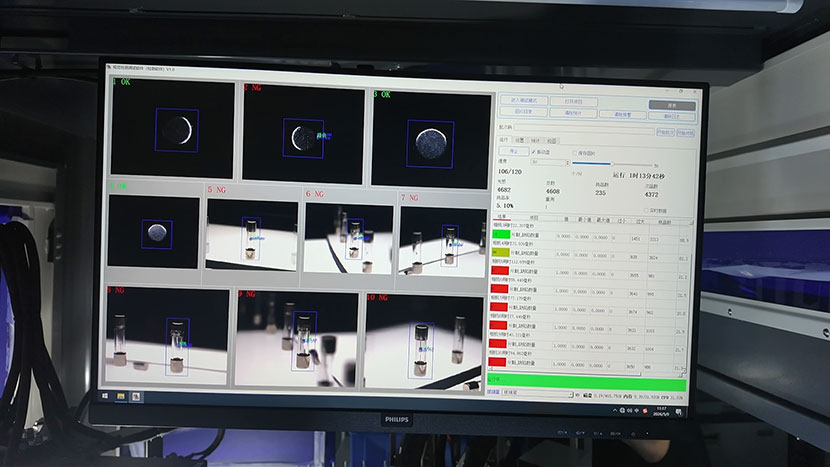

可视化操作软件，产品检测配方一键保存调用；更换保险丝规格，简单调整机械与光源参数即可投产，无需专业视觉工程师长期驻场，减少产线停机时间。

5.完整数据记录，对接 MES 实现品质追溯

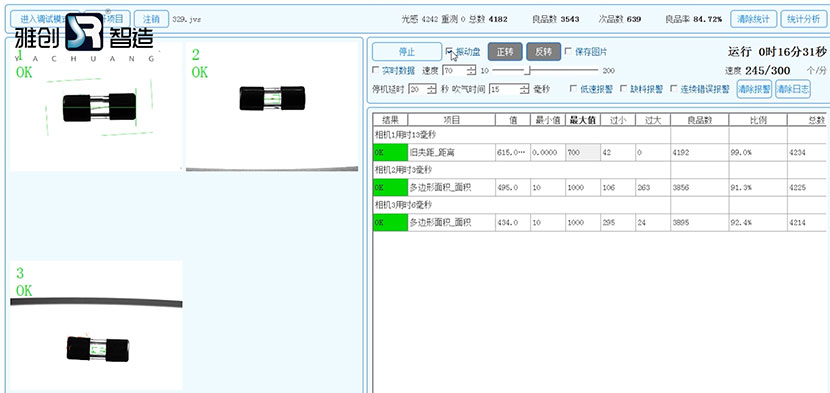

自动统计总产量、良品数、各类不良数量占比，自动保存不良图片，本地存储数据；支持对接工厂 MES 系统，方便反向追溯焊接、裁切、封装工序问题，持续优化制程良率。

四、灵活定制，适配多种生产场景

雅创自有 12000㎡生产基地，具备完整非标自动化研发制造能力，可按照现场工况定制调整：

独立离线式保险丝筛选机，来料全检；

在线对接焊接、组装、编带一体化视觉方案；

增加除静电、除尘机构，适配洁净车间；

拓展电阻测试、激光打标、扫码存档功能。

五、为什么元器件厂商选择雅创自动化？

雅创自动化专精特新自动化企业，长期深耕精密五金、电子元器件、新能源零部件视觉检测；可为客户提供前期样品评估、光学方案验证、样机测试、上门安装调试、操作培训、售后维护全周期服务。已落地大量保险丝、屏蔽罩、电池极柱等多行业视觉检测案例。

下游客户对保险丝品质、可追溯性要求不断提升，机器视觉全自动筛选已经成为熔断器制造企业提质降本、规避品质事故的重要手段。雅创保险丝视觉筛选设备，帮助工厂摆脱人工检测瓶颈，稳定管控出厂品质，减少批量退货与客诉风险。
